点击图片查看原图
|
型号:
|
FSH3599
|
|
环路数:
|
6,96
|
|
电流:
|
2、10、20、30、50A
|
|
电压:
|
Power:0-600VAC Signal:240VAC/DC
|
|
尺 寸(单位:mm)直径×长度:
|
Φ99×54.1-239( ID1 3/8
|
|
最大转速:
|
1000rpm
|
|
PDF下载:
|
 |
 |
|
|
FSH3599系列导电滑环
过孔直径35mm (过孔直径 1 3/8 英寸),外径99mm ◆FSH过孔系列滑环专门设计有可安装液压或气压传动轴的中心孔 ◆过孔直径从 12.7mm(0.5英寸), 25.4mm(1英寸), 35mm(1 3/8英寸),38mm(1.50英寸),直到226mm可选； ◆采用模块化设计，可根据需求动力,信号任意扩展，提供不同电气通路组合； ◆采用先进的簇刷式（Fiber Brush)贵金属多点接触，比碳刷和单刷丝有更高的可靠性 ◆高等级性能工程塑胶，铝合金或者不锈钢壳体可选； ◆多种转速可选，最高可定制5000RPM（无须气体冷却）； ◆高密封等级可选,最高可达IP66。 ◆可按照客户要求,提供交货快捷，质量可靠并且价格有竞争力的非标定制 请您随时联系我们，以便我们的技术工程师为您推荐型号或设计定制

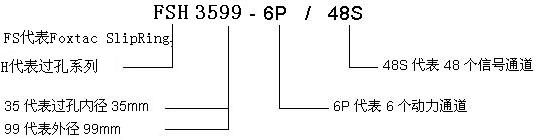

型号选用说明：
产品规格：

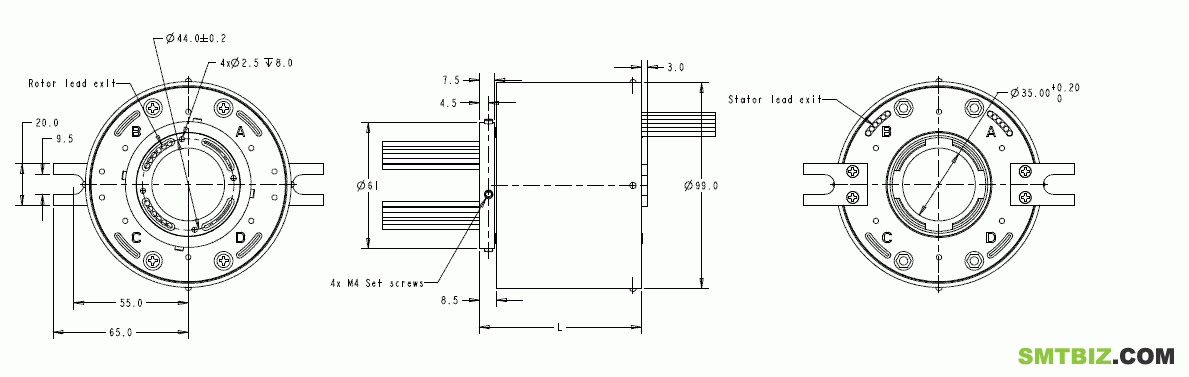

FSH3599外形尺寸：  说明:1.图中尺寸仅供参考,我司保留工程设计变更的权利 2.转子导线有4个成90°的出口，,每个出口相当于有66根导线(AWG16)或12根(AWG26) 导线 。 本系列非标定制产品: ◆如果长度尺寸有安装限制,也可定制任意环路数(2环至48环),如: FSH3599-2P ..FSH3599-96S) ◆可定制输出轴方式 (过孔直径还可以做成<35mm 的任意值) ◆可定制外壳,铝合金或不锈钢 ◆可定制密封方式 ◆可定制组装标准插头插针及各类美标,国标总线,屏蔽线 ◆标准信号环2A,动力环10A,可定制20A,30A,50A动力环 具体请您咨询我司的业务或者技术工程师 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
